MUELLE DE RELOJ M20LE909
  • MUELLE DE RELOJ M20LE909
  • MUELLE DE RELOJ M20LE909

Muelle de reloj M20LE909

M20LE909
  • Muelle / resorte de reloj fabricado según norma europea.
  • Muelles diseñados y fabricados en Europa.
  • Espesor máximo 5,00 mm.
  • Revisar las medidas y materiales de fabricación en los detalles del producto.
28,00 €
IVA no incluido Envíos de 2 a 12 días hábiles. Consultar plazo de entrega
Cantidad

Comparar



Descargar PDF
Descripción

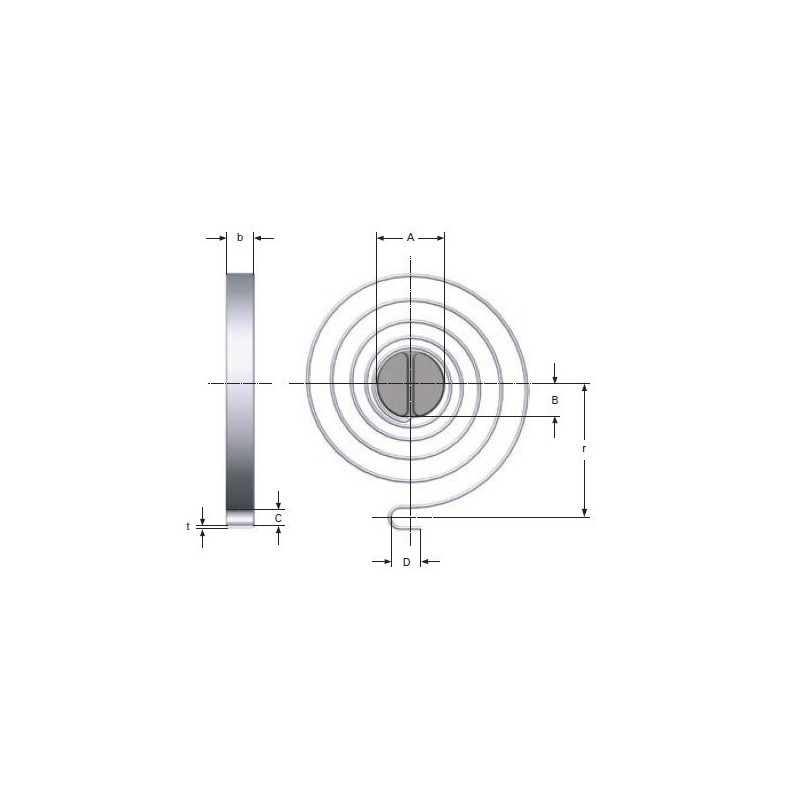

El muelle se ensambla mejor en un eje estriado. El extremo de la ranura debe estar fresado o redondeado. Para evitar que el resorte adquiera una forma excéntrica que provoque fricción durante la carga, el extremo exterior debe fijarse como se muestra en uno de los ejemplos anteriores. De lo contrario, tanto la fuerza de torsión como la vida útil del resorte se verán comprometidas.

Detalles del producto
M20LE909

Ficha técnica

ESPIRAS TOTALES
5
ESPESOR MATERIAL
0.7
ANCHO DE BANDA
7
DIAMETRO EJE
10
LARGO PATILLA
3.5
ANCHO COLA ENGANCHE
3.7
RADIO DEL CENTRO MUELLE HASTA FIJACION
19
LARGO COLA ENGANCHE
5
CONSTANTE POR GRADO DE TORSION
2.5
PAR DE TORSION MAXIMO Nmm (10000)
886
100000 CICLOS MAX. EN ANGULO DE TORSION
283
PAR DE TORSION MAXIMO Nmm (100000)
709
10009 CICLOS MAX. EN ANGULO DE TORSION
354
